DISM阻尼解释结构模型
方法概述
DISM（Damping Interpretive Structure Modeling，阻尼解释结构模型）在对抗解释结构模型（AISM）框架基础上引入“阻尼矩阵”与“手性对称展开”，将模糊解释结构模型（FISM）的截距分层思想与对抗分层相结合。DISM 以交叉影响矩阵为输入，先通过阻尼阈值将其转化为 -1/0/1 的阻尼矩阵，再按手性对称规则展开为正、反手性事件（2n×2n），最后进行标准 ISM 流程：可达矩阵、缩点、骨架与四种层级抽取。
该方法的核心思想是：
- 以交叉影响矩阵（可正可负，反映影响的强弱与方向）为输入。
- 通过阻尼阈值将连续值转化为 -1、0、1 的阻尼矩阵。
- 按手性对称规则将阻尼矩阵展开为正事件（+i）与负事件（-i）的手性对称邻接矩阵。
- 通过传递闭包计算可达矩阵，用 Kosaraju 算法求强连通分量并缩点。
- 在缩点图上计算骨架矩阵，并进行 UP / DOWN / UP-DOWN轮换 / DOWN-UP轮换四种层级抽取。
- 支持 FISM 式多截距 λ 分层：在保留幅值的手性对称模糊矩阵上按多个 λ 二值化，分别做完整 AISM 分析。
该方法适用于要素间影响既含强度又含方向（促进 / 抑制）、需要同时考察因果方向与对抗性层级结构的场景。
计算步骤
1. 构建阻尼矩阵
设 \(n\) 个要素，交叉影响矩阵 \(X=[x_{ij}]_{n\times n}\) 中 \(x_{ij}\) 表示要素 \(i\) 对要素 \(j\) 的影响强度，可正可负：
- \(x_{ij} > 0\)：要素 \(i\) 对 \(j\) 为促进（正向）影响。
- \(x_{ij} < 0\)：要素 \(i\) 对 \(j\) 为抑制（负向）影响。
- \(x_{ij} = 0\)：无直接影响。
通过阻尼阈值 \(t\) 将连续值转化为阻尼矩阵 \(D=[d_{ij}]_{n\times n}\)（-1/0/1）：
\[d_{ij} = \begin{cases} 1 & |x_{ij}| \ge t \text{ 且 } x_{ij} > 0 \\ -1 & |x_{ij}| \ge t \text{ 且 } x_{ij} < 0 \\ 0 & \text{其他} \end{cases}\]
通常约定 \(d_{ii}=0\)。
2. 手性对称展开
将每个要素拆分为正事件（+i）与负事件（-i）两个节点，按手性对称规则构造 \(2n\times 2n\) 手性对称邻接矩阵 \(A\)：
- 当 \(d_{ij} = 1\)：令 \(A_{(+i)(+j)}=1\) 且 \(A_{(-i)(-j)}=1\)（同类相正）。
- 当 \(d_{ij} = -1\)：令 \(A_{(+i)(-j)}=1\) 且 \(A_{(-i)(+j)}=1\)（异类相负）。
由此将影响方向信息保留在层级结构中。
3. 构建手性对称模糊矩阵（FISM 模式）
多 λ 截距（FISM 式）模式需要保留幅值，构建手性对称模糊矩阵 \(F\)（2n×2n，元素取绝对值）：
- \(x_{ij}>0\)：\(f_{(+i)(+j)}=|x_{ij}|\) 且 \(f_{(-i)(-j)}=|x_{ij}|\)。
- \(x_{ij}<0\)：\(f_{(+i)(-j)}=|x_{ij}|\) 且 \(f_{(-i)(+j)}=|x_{ij}|\)。
候选截距 λ 集合为 \(F\) 中全部不重复的非零幅值；也可手动指定 λ 列表。
4. 计算可达矩阵
对 0-1 邻接矩阵计算传递闭包（Warshall 算法），对角线置 1（自身可达）。\(R[i,j]=1\) 表示存在从 \(i\) 到 \(j\) 的路径。
5. 缩点与骨架矩阵
使用 Kosaraju 算法在可达矩阵上求强连通分量（SCC），将每个 SCC 合并为一个节点得到缩点可达矩阵（对角线置 1）。在缩点 DAG 上计算骨架矩阵（传递约减）：若 \(R[i,j]=1\) 且存在中间节点 \(k\) 使 \(R[i,k]=1\)、\(R[k,j]=1\)，则删除该冗余边。一般性骨架矩阵为去掉对角线后的骨架矩阵。
6. 层级抽取
在缩点可达矩阵上计算可达集、前因集与交集，进行四种层级划分：
| 类型 | 判定规则 | 含义 |
|---|---|---|
| UP型 | 可达集 == 交集 | 结果优先，自下而上 |
| DOWN型 | 前因集 == 交集 | 原因优先，自上而下 |
| UP-DOWN轮换 | 按层交替 UP / DOWN 规则 | 交替抽取，无解时自动切换备用规则 |
| DOWN-UP轮换 | 按层交替 DOWN / UP 规则 | 交替抽取，无解时自动切换备用规则 |
每轮抽取后对未分配节点重新裁剪可达集 / 前因集 / 交集，直至全部节点分层完毕。
7. 多 λ 截距分层（FISM 模式）
对每个截距 λ，将手性对称模糊矩阵二值化：
\[A_\lambda[i,j]=\mathbf{1}\{F[i,j]\ge \lambda\}\]
再对 \(A_\lambda\) 执行完整的可达矩阵、缩点、骨架与层级抽取，得到该 λ 下的层级结构，可在各版本间切换对比。
案例分析
案例背景：某研究需分析影响系统绩效的若干要素，专家给出要素间的交叉影响矩阵（数值表示影响强弱，正负表示影响方向），本工具经阻尼阈值转化、手性对称展开后执行 AISM 层级分析，并可在 FISM 多 λ 模式下比较不同截距水平下的层级结构。
计算过程
1. 阻尼矩阵转化
设定阻尼阈值，将交叉影响矩阵中绝对值不低于阈值的元素保留符号（+1 / -1），低于阈值的置 0，得到 -1/0/1 阻尼矩阵。
2. 手性对称展开
将阻尼矩阵按手性对称规则展开为 2n×2n 的手性对称邻接矩阵，正事件与负事件分别编码促进与抑制关系。
3. 层级抽取
对展开矩阵计算可达矩阵、缩点与骨架，执行 UP / DOWN / UP-DOWN轮换 / DOWN-UP轮换四种层级划分，得到四种对抗性层级拓扑图。
4. 多 λ 对比（FISM 模式）
在保留幅值的手性对称模糊矩阵上取多个截距 λ 分层：阈值越低，保留的关系越多，层级越丰富；阈值越高，仅保留强影响关系，层级越简化，凸显关键传导路径。
结论
DISM 通过阻尼矩阵与手性对称展开同时保留了影响的强弱与方向，并借助四种层级抽取与多 λ 截距对比，刻画系统的对抗性层级结构与结构稳定性。
常见问题
Q1: 阻尼矩阵与普通影响矩阵有何区别？
A: 阻尼矩阵元素为 -1 / 0 / 1，经阻尼阈值由连续交叉影响矩阵转化而来，既反映影响方向（促进 / 抑制），又通过手性对称展开将方向信息保留到层级结构中。
Q2: 手性对称规则的意义是什么？
A: 将每个要素拆分为正、负事件节点，使同向影响与异向影响在结构上区分开来，从而在分层时体现”方向”这一对抗信息。
Q3: 阻尼阈值如何确定？
A: 由用户手动设定（默认 0.5）。绝对值不低于阈值的元素保留符号，低于阈值的视为无影响。阈值越低关系越稠密，阈值越高结构越精简。
Q4: 单阈值模式与多 λ（FISM）模式有何区别？
A: 单阈值模式用阻尼矩阵直接展开为二值邻接矩阵，得到唯一层级结构；FISM 模式在保留幅值的手性对称模糊矩阵上按多个截距 λ 二值化，得到多个版本的层级结构，用于比较结构对影响强度的敏感性。
Q5: 多 λ 结果如何对比？
A: 平台对每个 λ 生成独立的层级结果，可在版本间切换查看，观察要素层级归属随截距的变化，识别稳定与敏感的关系。
平台功能
DISM 分析平台提供以下核心功能：
数据输入
- 支持 Excel（.xlsx、.xls）格式，文件大小不超过 5MB。
- 每个工作表为一个交叉影响矩阵，首行首列为要素名称，数据区域为可正可负的方阵。
- 自动校验矩阵方阵性、数值类型等。
参数设置
- 分析模式：单阈值（经典 DISM）/ 多 λ 截距（FISM 式 DISM）。
- 阻尼阈值：阻尼矩阵转化阈值（默认 0.5）。
- 截距 λ 列表：FISM 模式的截距列表，留空自动取非零幅值集合。
- 小数位数：控制结果精度（默认 4 位）。
- 选择分析的工作表：从上传的工作表中选取。
- 绘图参数：图形标题、字体大小、节点宽高、层间距、节点间距、箭头大小与角度、边线颜色、节点颜色等。
结果展示
- 因素分级结果：正负事件的层级归属表。
- 矩阵展示：阻尼矩阵、手性对称邻接矩阵（FISM 模式另有保留幅值的手性对称模糊矩阵）、可达矩阵、缩点可达矩阵、骨架矩阵、一般性骨架矩阵。
- 强连通分量：SCC 分组明细。
- 对抗层级图：UP / DOWN / UP-DOWN轮换 / DOWN-UP轮换四种层级拓扑图，支持交互式调整绘图参数。
- 层级对比分析：四种层级归属的并排对比（可开关）。
- AI 智能分析：基于 DeepSeek API 解读层级结构（每日限 3 次）。
- 多格式导出：支持 Excel 与 HTML 报告下载。
使用建议
- 数据准备：由专家填写要素间影响强度与方向的交叉影响矩阵，放入 Excel 工作表。
- 阻尼阈值：先以默认阈值观察层级结构，再按需调整以控制关系稠密程度。
- 手性展开：确认影响方向规则正确，理解正、负事件在层级中的对抗含义。
- 结果解读：结合四种层级拓扑图与多 λ 对比，识别稳定结构与关键传导路径，并借助 AI 分析获得管理建议。
- 稳健性检验：切换分析模式或调整阈值，观察层级结果是否稳定。
平台界面

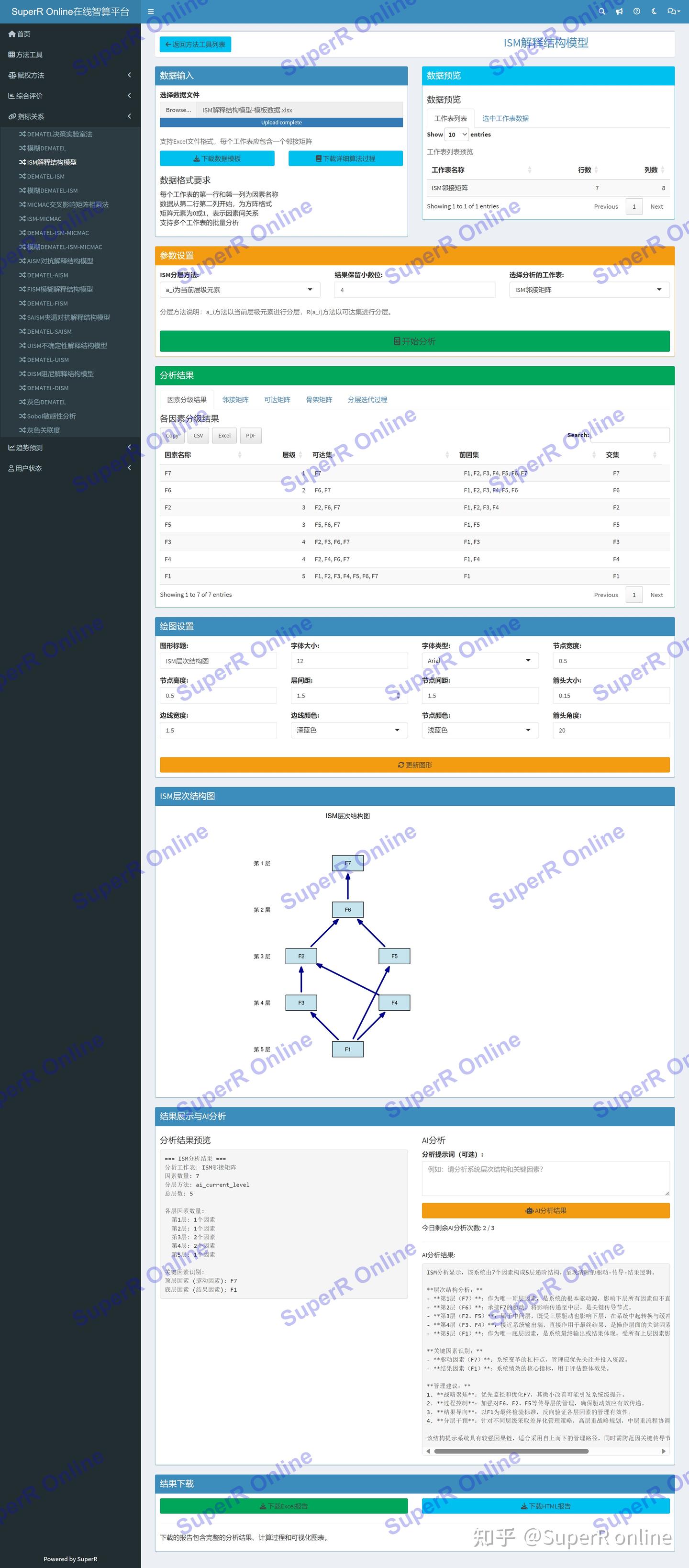

平台界面包含：数据上传区、参数设置区、工作表预览、分析结果展示和AI分析模块
参考文献：
- 汪应洛. 系统工程理论、方法与应用[M]. 高等教育出版社，1998.
- 张雷，等. 对抗解释结构模型（AISM）方法研究[J]. 系统工程与电子技术.
- 模糊解释结构模型（FISM）相关文献.
