DEMATEL-ISM-MICMAC

方法概述

DEMATEL-ISM-MICMAC 将决策实验室分析法（DEMATEL）、解释结构模型（ISM）和交叉影响矩阵相乘法（MICMAC）有机结合，形成一套完整的系统因素分析框架。该方法从定量与定性、强度与结构、驱动与依赖等多个维度全面剖析系统因素间的复杂关系。

三种方法的互补优势：

  • DEMATEL：利用专家打分量化因素间的直接影响强度，计算中心度与原因度，识别关键因素及其因果属性。
  • ISM：基于 DEMATEL 得到的综合影响矩阵，通过阈值 λ 二值化构建邻接矩阵，进而计算可达矩阵，通过迭代分层揭示系统的递阶层次结构。
  • MICMAC：基于同一可达矩阵，计算每个因素的驱动力（行和）和依赖度（列和），绘制驱动力-依赖度散点图，将因素划分为驱动、依赖、关联、独立四类。

融合流程：

  1. 收集多位专家对因素间直接影响程度的打分，加权聚合得到直接影响矩阵。
  2. 执行 DEMATEL 分析，计算综合影响矩阵、中心度、原因度，绘制因果散点图。
  3. 根据设定的阈值 λ 将综合影响矩阵二值化，得到邻接矩阵。
  4. 通过布尔运算迭代（或阈值二值化）生成可达矩阵。
  5. 基于可达矩阵进行 ISM 层级划分，构建骨架矩阵并绘制层次结构图。
  6. 基于同一可达矩阵进行 MICMAC 分析，计算驱动力与依赖度，绘制四象限散点图。
  7. 综合三种方法的结果，全面识别系统的驱动因素、结果因素及层次结构。

该方法适用于因素关系复杂、需要同时量化影响强度、理清层次结构和识别因素重要性的决策问题，如供应链风险、技术创新、战略管理等。

计算步骤

1. 构建直接影响矩阵

设有 \(n\) 个因素，\(K\) 位专家。每位专家给出一个 \(n \times n\) 的直接影响矩阵 \(X^{(k)}\)，其中元素 \(x_{ij}^{(k)}\) 表示专家 \(k\) 认为因素 \(i\) 对因素 \(j\) 的直接影响强度（通常采用 0~4 分制：0=无影响，1=低影响，2=中影响，3=高影响，4=极高影响），且 \(x_{ii}^{(k)} = 0\)。

设专家权重为 \(w_k\)（\(\sum_{k=1}^{K} w_k = 1\)），则聚合后的直接影响矩阵 \(A = [a_{ij}]\) 为： \[ a_{ij} = \sum_{k=1}^{K} w_k \cdot x_{ij}^{(k)} \]

2. DEMATEL 分析

2.1 规范化直接影响矩阵

选择规范化方法（行和最大值法、列和最大值法或行和列和最大值法），计算规范化因子 \(s\)，得到规范影响矩阵 \(B = A / s\)。

2.2 计算综合影响矩阵

综合影响矩阵 \(T\) 反映了因素间的直接与间接影响总和： \[ T = B + B^2 + B^3 + \cdots = B (I - B)^{-1} \] 其中 \(I\) 为单位矩阵。实际计算中先求 \(I-B\) 的逆矩阵，再左乘 \(B\)。

2.3 计算关键指标

  • 影响度 \(D_i = \sum_{j=1}^{n} t_{ij}\)
  • 被影响度 \(C_i = \sum_{j=1}^{n} t_{ji}\)
  • 中心度 \(M_i = D_i + C_i\)（反映因素的重要性）
  • 原因度 \(R_i = D_i - C_i\)（\(R_i>0\) 为原因因素，\(R_i<0\) 为结果因素）

以中心度的均值 \(\bar{M}\) 为界，将因素分为四类：

  • \(R_i > 0, M_i > \bar{M}\)：核心原因
  • \(R_i > 0, M_i \le \bar{M}\)：一般原因
  • \(R_i < 0, M_i > \bar{M}\)：核心结果
  • \(R_i < 0, M_i \le \bar{M}\)：一般结果

3. DEMATEL 到 ISM 的转换

3.1 确定阈值 \(\lambda\)

平台支持三种阈值计算方法：

  • 均值+标准差：\(\lambda = \text{mean}(T) + \text{sd}(T)\)
  • 均值：\(\lambda = \text{mean}(T)\)
  • 自定义：用户直接输入 \(\lambda \in [0,1]\)

3.2 生成邻接矩阵

将综合影响矩阵二值化： \[ a_{ij}' = \begin{cases} 1, & t_{ij} \ge \lambda,\; i \neq j \\ 0, & \text{otherwise} \end{cases} \] 同时添加自反性（对角线为 1）。

3.3 生成可达矩阵

平台支持两种方法：

  • 布尔运算迭代（Warshall 算法）：对 \(A' + I\) 进行传递闭包计算。
  • 阈值二值化：直接对 \(T + I\) 按阈值 \(\lambda\) 二值化。

3.4 计算骨架矩阵

骨架矩阵删除可达矩阵中的传递冗余关系，只保留必要的直接关系。对于任意 \(i \neq j\)，若 \(r_{ij}=1\) 且存在 \(k \neq i,j\) 使得 \(r_{ik}=1\) 且 \(r_{kj}=1\)，则在骨架矩阵中置为 0；否则保留为 1。

4. ISM 层级划分

对于可达矩阵 \(R\)，计算每个因素 \(i\) 的可达集 \(R(i)\)（第 \(i\) 行中值为 1 的列集合）、前因集 \(Q(i)\)（第 \(i\) 列中值为 1 的行集合）和交集 \(C(i) = R(i) \cap Q(i)\)。

迭代分层：

  • 当前层级：找出满足 \(R(i) = C(i)\) 的因素，这些因素属于当前层级。
  • 移除这些因素，在剩余子系统中重复，直至所有因素被分配层级。
  • 最终得到从顶层（第 1 层）到底层（第 L 层）的序列。顶层因素通常是最终结果或输出，底层因素是根本驱动。

5. MICMAC 分析

基于可达矩阵 \(R\) 计算：

  • 驱动力 \(DP_i = \sum_{j=1}^{n} r_{ij}\)（行和）
  • 依赖度 \(DE_i = \sum_{j=1}^{n} r_{ji}\)（列和）

计算平均驱动力 \(\overline{DP}\) 和平均依赖度 \(\overline{DE}\)，将因素分为四类：

驱动力 依赖度 属性 含义
>均值 ≤均值 驱动因素 系统根源，应优先干预。
≤均值 >均值 依赖因素 系统结果，需通过改善上游因素提升。
>均值 >均值 关联因素 核心因素，既驱动又依赖，敏感且重要。
≤均值 ≤均值 独立因素 相对孤立，可单独处理。

6. 结果可视化

  • DEMATEL 散点图：以中心度为横坐标、原因度为纵坐标绘制（可切换为影响度-被影响度图），用颜色区分因素属性。
  • ISM 层次结构图：根据骨架矩阵和层级绘制有向层次图，顶层位于上方，底层位于下方，箭头表示直接影响。
  • MICMAC 散点图：以驱动力为横坐标、依赖度为纵坐标绘制四象限图，用颜色区分因素属性。

案例分析

案例背景：某企业拟分析影响产品质量的四个因素：员工技能（F1）、设备精度（F2）、原材料质量（F3）、工艺规范（F4）。邀请两位专家（权重相等）采用 0~4 分制打分，原始数据（仅示专家1）如下：

F1 F2 F3 F4
F1 0 3 2 4
F2 2 0 3 3
F3 1 2 0 1
F4 3 2 2 0

专家2矩阵略（假设与专家1相近）。经加权聚合得直接影响矩阵 \(A\)（数值简化）：

\[ A = \begin{bmatrix} 0 & 2.5 & 2.0 & 3.5 \\ 2.0 & 0 & 2.5 & 2.5 \\ 1.5 & 2.0 & 0 & 1.5 \\ 2.5 & 2.0 & 2.0 & 0 \end{bmatrix} \]

计算过程

1. DEMATEL 分析

采用行和最大值法规范化：

  • 行和：\([8.0, 7.0, 5.0, 6.5]\)，最大行和 \(s=8.0\)
  • 规范矩阵 \(B = A / 8.0\)，计算综合影响矩阵 \(T = B(I-B)^{-1}\)（数值简化）：

\[ T = \begin{bmatrix} 0.20 & 0.35 & 0.28 & 0.42 \\ 0.28 & 0.18 & 0.32 & 0.35 \\ 0.18 & 0.25 & 0.12 & 0.22 \\ 0.30 & 0.28 & 0.25 & 0.15 \end{bmatrix} \]

  • 影响度 \(D = [1.25, 1.13, 0.77, 0.98]\)
  • 被影响度 \(C = [0.96, 1.06, 0.97, 1.14]\)
  • 中心度 \(M = [2.21, 2.19, 1.74, 2.12]\)，平均中心度 \(\bar{M}=2.06\)
  • 原因度 \(R = [0.29, 0.07, -0.20, -0.16]\)

因素属性：F1 核心原因，F2 一般原因，F3 一般结果，F4 一般结果。

2. 阈值 λ 与邻接矩阵

取 λ = 均值+标准差 = 0.28，二值化得邻接矩阵 \(A'\)（忽略对角线）：

\[ A' = \begin{bmatrix} 0 & 1 & 0 & 1 \\ 0 & 0 & 1 & 1 \\ 0 & 0 & 0 & 0 \\ 1 & 0 & 0 & 0 \end{bmatrix} \]

3. 生成可达矩阵（布尔运算迭代）

添加自反性后，Warshall 算法得到可达矩阵 \(R\)：

\[ R = \begin{bmatrix} 1 & 1 & 1 & 1 \\ 1 & 1 & 1 & 1 \\ 0 & 0 & 1 & 0 \\ 1 & 1 & 1 & 1 \end{bmatrix} \]

4. ISM 层级划分

  • 第 1 层：F3（可达集={3}，前因集={1,2,3,4}，交集={3}）→ 满足 R=C。
  • 移除 F3，剩余 F1,F2,F4 中，满足条件的有 F1,F2,F4（均可达自身及彼此），故第 2 层为 F1,F2,F4。 最终层级：第 1 层 F3，第 2 层 F1,F2,F4。

5. 骨架矩阵

删除传递冗余后，骨架矩阵 \(S\)（仅保留直接关系）：

\[ S = \begin{bmatrix} 0 & 1 & 1 & 0 \\ 0 & 0 & 1 & 0 \\ 0 & 0 & 0 & 0 \\ 1 & 0 & 1 & 0 \end{bmatrix} \]

6. MICMAC 分析

  • 驱动力（行和）：F1=4, F2=4, F3=1, F4=4
  • 依赖度（列和）：F1=2, F2=2, F3=4, F4=2
  • 平均值：\(\overline{DP}=3.25\)，\(\overline{DE}=2.5\)

因素分类：

  • F1：驱动力>3.25，依赖度≤2.5 → 驱动因素
  • F2：驱动力>3.25，依赖度≤2.5 → 驱动因素
  • F3：驱动力≤3.25，依赖度>2.5 → 依赖因素
  • F4：驱动力>3.25，依赖度≤2.5 → 驱动因素

7. 综合解读

  • DEMATEL：F1 为核心原因，F2 为一般原因，应优先管理；F3、F4 为结果因素。
  • ISM：F3 为顶层结果因素，F1、F2、F4 为底层驱动因素。
  • MICMAC：F1、F2、F4 为驱动因素，F3 为依赖因素。
  • 综合：F1、F2、F4 是系统的根本驱动，应作为管理重点；F3 是系统结果，需通过改善驱动因素来提升。

常见问题

Q1: 为什么需要融合 DEMATEL、ISM 和 MICMAC？

A: DEMATEL 提供影响强度与因果属性，但无法给出层次结构；ISM 揭示层级关系，但输入依赖二元关系（0/1），无法利用强度信息；MICMAC 从驱动力-依赖度视角补充因素分类。三者融合能全面、系统地理解因素间关系。

Q2: 阈值 λ 如何选择？

A: 平台支持三种方式。一般推荐“均值+标准差”，能筛选出显著影响关系；也可根据经验自定义。建议进行灵敏度分析，比较不同 λ 下的 ISM 结构和 MICMAC 分类稳定性。

Q3: 可达矩阵生成方法有何区别？

A:

  • 布尔运算迭代（Warshall）：严格遵循传递闭包，适合无环系统，保证可达性。
  • 阈值二值化：直接对 \(T+I\) 二值化，不进行传递闭包，适合 DEMATEL 结果已包含间接关系的情况。通常推荐布尔运算迭代。

Q4: 支持多专家吗？如何设置权重？

A: 支持。Excel 文件中每个工作表代表一位专家的直接影响矩阵，用户可多选工作表，并为每个专家设置权重（自动归一化）。平台默认等权重。

Q5: 所有矩阵计算中的逆矩阵如果不可逆怎么办？

A: 平台会自动检测 \(I-B\) 是否可逆，若不可逆则使用广义逆（MASS::ginv）进行计算，并给出提示。一般情况下，DEMATEL 要求规范影响矩阵 \(B\) 的谱半径小于 1，此时 \(I-B\) 可逆。

Q6: 支持多工作表吗？

A: 支持。Excel 文件中每个工作表代表一个专家，用户可选择多个工作表进行加权聚合分析。

平台功能

DEMATEL-ISM-MICMAC 融合分析平台提供以下核心功能：

数据输入

  • 支持 Excel（.xlsx, .xls）格式。
  • 每个工作表为一个专家的直接影响矩阵（数值 0~4），第一行和第一列为因素名称，数据区域为方阵。
  • 自动校验矩阵方阵性、对角线是否为 0、数值范围等。

参数设置

  • DEMATEL 规范化方法：行和最大值、列和最大值、行和列和最大值。
  • 阈值 λ 计算方法：均值+标准差、均值、自定义。
  • 自定义阈值：当选择自定义时输入（0~1）。
  • 可达矩阵生成方法：布尔运算迭代、阈值二值化。
  • ISM 分层方法：两种等价选项。
  • 选择分析的工作表：可多选，支持多专家。
  • 专家权重设置：为每个专家分配权重（自动归一化）。
  • 对角线置为 0：强制矩阵对角线为 0。

结果展示

  • DEMATEL 因素分析结果：影响度、被影响度、中心度、原因度、权重、排序、属性分类。
  • ISM 因素分级结果：各因素的层级、可达集、前因集、交集。
  • MICMAC 驱动力-依赖度结果：驱动力、依赖度、权重、排序、属性分类。
  • 矩阵展示：直接影响矩阵、规范影响矩阵、综合影响矩阵、验证矩阵（DEMATEL）；邻接矩阵、可达矩阵、骨架矩阵（ISM）；可达矩阵（MICMAC）。
  • 转换参数：阈值 λ、可达矩阵生成方法。
  • ISM 分层迭代过程：每一层迭代的详细数据。
  • 可视化：
    • DEMATEL 散点图（中心度-原因度图或影响度-被影响度图）
    • ISM 层次结构图
    • MICMAC 散点图（驱动力-依赖度图） 均支持丰富的绘图参数自定义（颜色、点状/块状、字体大小、图例等）。
  • AI 智能分析：基于 DeepSeek API 自动解读结果，提供关键因素识别、层级结构和驱动力-依赖度分析（每日限 3 次）。
  • 多格式导出：支持 Excel 和 HTML 报告下载。

使用建议

  1. 准备阶段：确定系统因素列表（建议不超过 15 个），设计问卷，明确打分尺度（0~4 分）。邀请专家独立填写。

  2. 数据收集：将每位专家的矩阵放入 Excel 的不同工作表，按模板格式填写（第一行第一列为因素名称，数据区域为数值方阵）。

  3. 参数设置：

    • 选择规范化方法（推荐行和最大值法）。
    • 选择阈值 λ 计算方法（推荐均值+标准差），或根据经验自定义。
    • 选择可达矩阵生成方法（推荐布尔运算迭代）。
    • 若有多位专家，合理设置权重。

  4. 结果解读：

    • DEMATEL：识别核心原因因素（应优先管理）和核心结果因素（应作为监测指标）。
    • ISM：顶层因素为最终输出或结果，底层因素为根本驱动。
    • MICMAC：驱动因素应优先干预，依赖因素需关注，关联因素敏感且重要，独立因素可单独处理。
    • 综合：将 DEMATEL 的原因度、ISM 的底层位置、MICMAC 的驱动因素三者重合的因素作为最关键的管理杠杆点。
    • 利用 AI 分析获取更深入的解读。

  5. 迭代优化：

    • 若结果不符合预期，可调整阈值 λ 或规范化方法，进行敏感性分析。
    • 对比不同专家权重组合，检验稳定性。
    • 可将融合结果作为 ANP、SD 等方法的输入。

平台界面

官方地址：https://superr.online

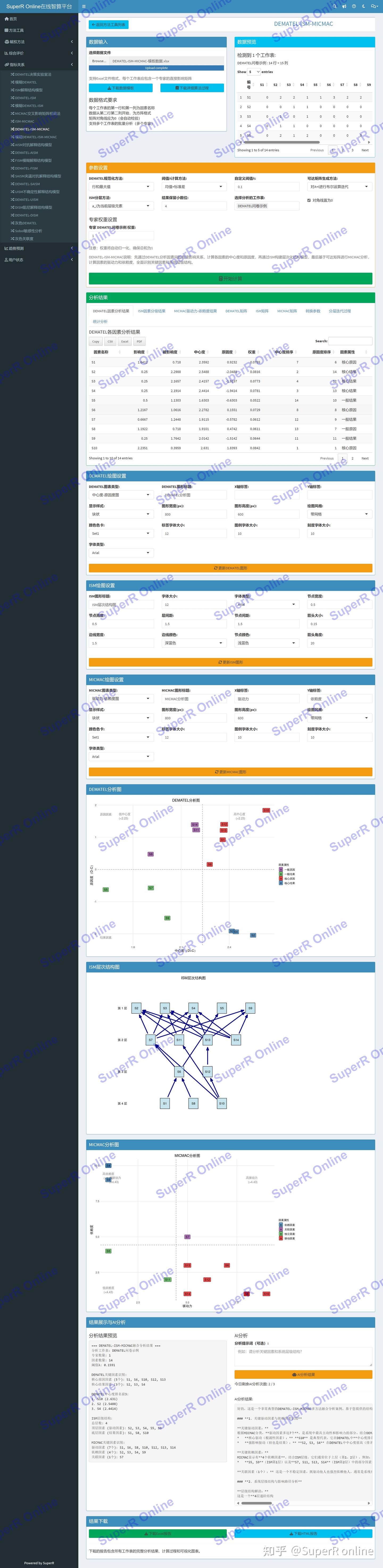

DEMATEL-ISM-MICMAC融合工具界面

平台界面包含：数据上传区、参数设置区、多工作表预览、DEMATEL/ISM/MICMAC 结果展示、三重可视化图表和 AI 分析模块

参考文献：

  1. Gabus A, Fontela E. World problems, an invitation to further thought within the framework of DEMATEL[R]. Battelle Geneva Research Centre, 1972.
  2. Warfield J N. Developing interconnection matrices in structural modeling[J]. IEEE Transactions on Systems, Man, and Cybernetics, 1974, SMC-4(1): 81-87.
  3. Godet M. Scenarios and Strategic Management[M]. Butterworths, 1987.
  4. 周德群，章玲. 集成 DEMATEL-ISM 的复杂系统因素分析[J]. 系统工程理论与实践，2011, 31(3): 481-488.
  5. 基于 DEMATEL-ISM-MICMAC 的供应链风险因素研究[J]. 中国管理科学，2018, 26(4): 128-136.
