ISM解释结构模型

方法概述

ISM（Interpretive Structural Modeling，解释结构模型）是一种将复杂系统分解为若干要素，并利用有向图与矩阵工具分析要素间关系，进而构建系统层次结构的方法。该方法由美国学者 Warfield 于 1973 年提出，广泛应用于系统分析、决策科学、工程管理等领域。

ISM法的核心思想是：

  • 根据专家经验或统计数据确定系统要素之间的直接二元关系（邻接矩阵）。
  • 通过矩阵运算计算可达矩阵，揭示要素间的传递性关系。
  • 计算每个要素的可达集（可到达的要素）和前因集（可到达该要素的要素），通过迭代分层，将要素分配到不同层级。
  • 构建层次结构图，直观展示系统的层级关系，识别顶层（驱动因素）和底层（结果因素）。
  • 可选地计算骨架矩阵，保留必要的直接关系，删除传递冗余。

该方法能够将模糊的要素关系转化为清晰的层级结构，帮助决策者理解系统的构成、关键驱动因素和最终结果。

计算步骤

1. 构建邻接矩阵

设有 \(n\) 个要素，根据专家判断或数据分析，确定要素间的直接影响关系。邻接矩阵 \(A = [a_{ij}]_{n \times n}\) 定义如下：

\[ a_{ij} = \begin{cases} 1, & \text{要素 } i \text{ 直接影响要素 } j \\ 0, & \text{否则} \end{cases} \]

通常约定 \(a_{ii} = 0\)（要素不直接影响自身）。邻接矩阵反映了系统要素间的直接二元关系。

2. 计算可达矩阵

可达矩阵 \(R\) 表示要素间是否存在直接或间接的路径。计算可达矩阵的常用方法是布尔矩阵的传递闭包（Warshall 算法）。先令 \(R = A\)，并添加自反性（即 \(r_{ii} = 1\)），然后迭代：

\[ R = R \lor (R \circ R) \]

直到矩阵不再变化。最终 \(r_{ij} = 1\) 表示要素 \(i\) 可以（通过若干步）到达要素 \(j\)。

3. 计算可达集、前因集和交集

对于每个要素 \(i\)：

  • 可达集 \(R(i)\)：矩阵 \(R\) 中第 \(i\) 行值为 1 的要素集合（包括 \(i\) 自身）。
  • 前因集 \(Q(i)\)：矩阵 \(R\) 中第 \(i\) 列值为 1 的要素集合（包括 \(i\) 自身）。
  • 交集 \(C(i) = R(i) \cap Q(i)\)。

4. 层级划分

采用迭代法将要素分配到不同层级（平台支持两种分层方法，但实际算法本质一致）：

  • 第一层：找出满足 \(R(i) = C(i)\) 的要素，这些要素位于系统的最顶层（无更高级别的要素能到达它们，即它们是“结果”或“输出”）。
  • 移除已分层要素，在剩余子系统中重复上述过程，直到所有要素都分配到某一层。
  • 最终得到层级序列：顶层（第1层）为受其他要素影响最大的结果因素，底层（第L层）为影响其他要素的驱动因素。

5. 计算骨架矩阵（可选）

骨架矩阵（也称缩减矩阵）删除可达矩阵中的传递冗余关系，只保留必要的直接关系。计算方法：对于任意 \(i \neq j\)，若 \(r_{ij}=1\) 且存在 \(k \neq i,j\) 使得 \(r_{ik}=1\) 且 \(r_{kj}=1\)，则 \(i\) 到 \(j\) 的关系是传递冗余的，在骨架矩阵中置为 0；否则保留为 1。骨架矩阵通常用于绘制层次结构图，使图形简洁。

6. 层次结构图绘制

根据要素的层级和骨架矩阵中的直接关系，绘制有向层次图。顶层位于图的上方，底层位于下方，用箭头表示直接影响关系。图中可直观看出系统的驱动要素、中间要素和结果要素。

案例分析

案例背景：某企业欲分析影响产品质量的六个因素：员工技能（F1）、设备精度（F2）、原材料质量（F3）、工艺规范（F4）、检验流程（F5）、客户满意度（F6）。根据专家判断，得到邻接矩阵 \(A\)（行表示原因，列表示结果）：

\[ A = \begin{bmatrix} 0 & 1 & 0 & 1 & 0 & 0 \\ 0 & 0 & 1 & 1 & 0 & 0 \\ 0 & 0 & 0 & 1 & 1 & 0 \\ 0 & 0 & 0 & 0 & 1 & 0 \\ 0 & 0 & 0 & 0 & 0 & 1 \\ 0 & 0 & 0 & 0 & 0 & 0 \end{bmatrix} \]

计算过程

1. 计算可达矩阵（Warshall算法）

添加自反性（对角线上为1）后，计算传递闭包，得到可达矩阵 \(R\)（省略计算细节）：

\[ R = \begin{bmatrix} 1 & 1 & 1 & 1 & 1 & 1 \\ 0 & 1 & 1 & 1 & 1 & 1 \\ 0 & 0 & 1 & 1 & 1 & 1 \\ 0 & 0 & 0 & 1 & 1 & 1 \\ 0 & 0 & 0 & 0 & 1 & 1 \\ 0 & 0 & 0 & 0 & 0 & 1 \end{bmatrix} \]

2. 计算可达集、前因集和交集

以要素 F1 为例：\(R(1)=\{1,2,3,4,5,6\}\)，\(Q(1)=\{1\}\)，\(C(1)=\{1\}\)。同理计算其他要素：

要素 可达集 R(i) 前因集 Q(i) 交集 C(i)
F1 1,2,3,4,5,6 1 1
F2 2,3,4,5,6 1,2 2
F3 3,4,5,6 1,2,3 3
F4 4,5,6 1,2,3,4 4
F5 5,6 1,2,3,4,5 5
F6 6 1,2,3,4,5,6 6

3. 层级划分

  • 第1层：满足 \(R(i)=C(i)\) 的要素是 F6（R(6)=C(6)={6}），因此 F6 为第1层。移除 F6。
  • 第2层：在剩余要素（F1~F5）中，F5 满足 \(R(5)=\{5\}\)，\(C(5)=\{5\}\)，因此 F5 为第2层。移除 F5。
  • 第3层：剩余 F1~F4，F4 满足 \(R(4)=\{4\}\)，\(C(4)=\{4\}\)，因此 F4 为第3层。移除 F4。
  • 第4层：剩余 F1~F3，F3 满足 \(R(3)=\{3\}\)，\(C(3)=\{3\}\)，因此 F3 为第4层。移除 F3。
  • 第5层：剩余 F1~F2，F2 满足 \(R(2)=\{2\}\)，\(C(2)=\{2\}\)，因此 F2 为第5层。移除 F2。
  • 第6层：剩余 F1，F1 满足 \(R(1)=\{1\}\)，\(C(1)=\{1\}\)，因此 F1 为第6层。

最终层级：第1层（顶层）F6（客户满意度），第2层 F5（检验流程），第3层 F4（工艺规范），第4层 F3（原材料质量），第5层 F2（设备精度），第6层（底层）F1（员工技能）。

4. 结果解读

  • 底层驱动因素：员工技能（F1）、设备精度（F2）、原材料质量（F3）是系统的最根本原因，改善这些因素可带动上层因素。
  • 中间传导因素：工艺规范（F4）、检验流程（F5）起桥梁作用。
  • 顶层结果因素：客户满意度（F6）是最终输出，受所有下层因素影响。

常见问题

Q1: ISM 方法适用于哪些场景？

A: 适用于因素关系复杂、需要理清层次结构的问题，如供应链风险分析、技术创新影响因素、企业战略制定、故障树分析等。

Q2: 邻接矩阵如何获取？

A: 通常通过专家问卷调查，由专家判断两两因素之间是否存在直接影响关系（0/1 打分）。也可从历史数据或理论推导得到。

Q3: 分层方法有哪些？平台支持几种？

A: 平台支持两种分层方法的逻辑，但核心算法均基于可达集等于交集的准则。具体选项为“a_i 为当前层级元素”和“R(a_i) 当前层级元素”，两者在数学上等价，可任选。

Q4: 可达矩阵是否必须通过 Warshall 算法计算？

A: 是的。Warshall 算法是计算布尔矩阵传递闭包的标准方法，效率高。平台采用该算法。

Q5: 骨架矩阵的作用是什么？

A: 骨架矩阵删除传递冗余关系，只保留必要的直接关系，使层次结构图更清晰。绘制 ISM 图时通常使用骨架矩阵中的关系。

Q6: 支持多工作表吗？

A: 支持。Excel 文件中每个工作表可存放一个邻接矩阵，用户可选择单个工作表进行分析。

平台功能

ISM 法分析平台提供以下核心功能：

数据输入

  • 支持 Excel（.xlsx, .xls）格式。
  • 每个工作表为一个邻接矩阵，第一行和第一列为因素名称，数据区域为方阵，元素为 0 或 1。
  • 自动校验矩阵方阵性、元素是否为 0/1 等。

参数设置

  • ISM 分层方法：两种选项（实际等价）。
  • 小数位数：控制结果精度（默认 4 位）。
  • 选择分析的工作表：单选框，从上传的工作表中选择一个进行分析。
  • 绘图参数：可自定义图形标题、字体大小、节点大小、层间距、节点间距、箭头大小、边线颜色、节点颜色等。

结果展示

  • 因素分级结果：各因素的层级、可达集、前因集、交集。
  • 矩阵展示：邻接矩阵（用户上传）、可达矩阵（计算得到）、骨架矩阵（缩减矩阵）。
  • 分层迭代过程：展示每一层迭代时的可达集、前因集、交集等详细信息。
  • 可视化：ISM 层次结构图（基于骨架矩阵绘制），支持交互式调整绘图参数并实时更新。
  • AI 智能分析：基于 DeepSeek API 自动解读层次结构，提供关键驱动因素和结果因素分析（每日限 3 次）。
  • 多格式导出：支持 Excel 和 HTML 报告下载。

使用建议

  1. 准备阶段：确定系统边界，筛选出关键要素（一般不超过 15 个，否则矩阵复杂且分层困难）。设计专家问卷，明确“直接影响”的判断标准。

  2. 数据收集：邀请专家独立填写邻接矩阵（0/1 打分），汇总后可采用“多数决”或“加权平均”得到最终邻接矩阵。将矩阵按模板格式放入 Excel 工作表。

  3. 参数设置：

    • 选择合适的分层方法（默认即可）。
    • 根据需要调整绘图参数，使图形清晰易读。

  4. 结果解读：

    • 顶层因素通常是系统的最终输出或结果，应作为监测指标。
    • 底层因素是根本原因或驱动力量，是管理干预的重点。
    • 中间层因素起传导作用，不可忽视。
    • 利用 AI 分析获得更专业的解读和管理建议。

  5. 迭代优化：

    • 若结果不符合预期，可重新审视邻接矩阵的合理性，或与专家讨论修正。
    • 对比不同聚合方式（如不同专家权重）下的结果，检验稳定性。
    • 可将 ISM 结果与 DEMATEL、ANP 等方法结合使用。

平台界面

官方地址：https://superr.online

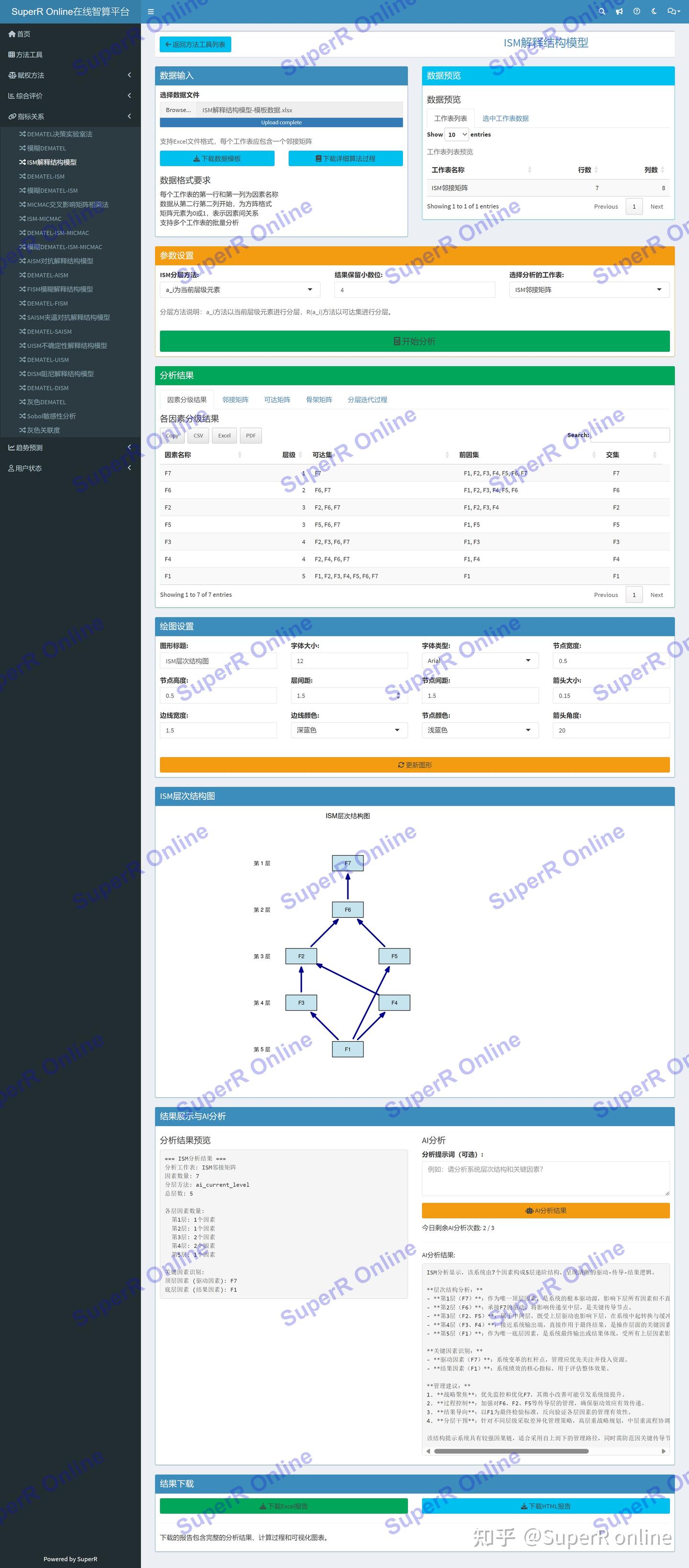

ISM法工具界面

平台界面包含：数据上传区、参数设置区、工作表预览、分析结果展示和AI分析模块

参考文献：

  1. Warfield J N. Developing interconnection matrices in structural modeling[J]. IEEE Transactions on Systems, Man, and Cybernetics, 1974, SMC-4(1): 81-87.
  2. 汪应洛. 系统工程理论、方法与应用[M]. 高等教育出版社，1998.
  3. 基于 ISM 的供应链风险因素分析[J]. 系统工程理论与实践，2009, 29(2): 98-103.
